Tesseral Pro
Программное обеспечение Tesseral Pro предназначено для 2D, 2.5D и 3D полноволнового моделирования сейсмических данных конечно-разностными методами, планирования наблюдений и обработки полученных материалов. Программа позволяет задавать любые системы наблюдений, выполнять построение сложных глубинных моделей геологической среды по данным ГИС, картам геологических поверхностей или 2D и 3D сейсмическим скоростным моделям. Tesseral Pro предлагает оригинальный подход к разработке тонкослоистых моделей, обеспечивающий высокую точность и обоснованность модели, с одновременно простым и быстрым ее построением. Для этого используются каротажные данные, пространственное положение и наклон скважин, стратиграфические колонки, карты горизонтов и др.
Возможности Tesseral Pro:
- Проектирование 2D или 3D съемки с вычислением карт кратности и освещенности разреза
- Оценка разрешающей способности сейсморазведки для сложной геологии и геометрии наблюдений
- Идентификация артефактов, связанных с обработкой и приводящих к ошибкам интерпретации
- Проверка устойчивости любой сейсмической интерпретации
- Синтезирование сейсмических данных для разработки и тестирования программного обеспечения
- Обеспечение ясного понимания элементов сейсмического разреза связанных с образованием обменных волн
- Моделирование AVO-зависимости для анизотропных, пористых, флюидонасыщенных, упругих и тонкослоистых сред, а также для криволинейных границ, осложненных изменением физических свойств
- Моделирование сейсмических записей для поверхностных наблюдений, микросейсмических исследований, ВСП и высокочастотных наблюдений в скважинах
- Построение геолого-геофизической модели путем произвольной их рисовки или из отсканированного изображения, а также получение сложных многопараметрических моделей по имеющимся геофизическим и геологическим данным, таких как скоростные кубы, карты горизонтов, разломы, траектории скважин и отбивки, каротажные диаграммы
- Расчёт сейсмограмм и обработка данных для различных видов активных и пассивных источников с использованием широкого набора методов приближения волнового уравнения
- Визуализация и исследование распространения волн и траекторий лучей
Tesseral Pro позволяет пользователю быстро создать модель любого уровня сложности с заданием распределения скоростей распространения продольных и поперечных волн, плотности горных пород, пористости, свойств флюида, частотно зависимого поглощения и параметров Томсена для трансверсально изотропных сред. Учет трещиноватости осуществляется путем применения эффективной модели Шенберга. Для более четкого создания тонкослоистых моделей могут использоваться различные вспомогательные данные, такие как данные каротажа, пространственное положение и наклон скважин, стратиграфические колонки, карты горизонтов и пр.
Имеющиеся инструменты моделирования позволяют быстро и точно рассчитывать распространение колебаний в неоднородной среде и получать 1D / 2D / 3D многокомпонентные (1C / 2C / 3C) данные для различных видов активных и пассивных источников на основе скалярного, акустического, упругого или упругого анизотропного волновых уравнений. Каждая вычислительная схема дополнительно может включать в себя три дополнительных режима:
- Генерация поля времен первых вступлений, максимума энергии сигнала, дивергенции или ротора волнового поля, которые предоставляют дополнительную информацию, используемую для расчета функции Грина для глубинной миграции Кирхгофа
- Подавление SV- волн в области источника, что позволяет включать / исключать поверхностные волны, создаваемые источником
- Учёт частотно-независимого поглощения (добротности)
Задание геометрии наблюдений
Расположение источников и приемников в ортогональном, диагональном и т.п. направлениях, геометрия 2D и 3D ВСП наблюдений, SPS-файлы, карта участка, спутниковые снимки или Google карта – могут быть положены в основу системы наблюдений. При этом доступны вычисления карт перекрытий и освещенности для целевых горизонтов.
Трансформации сеточной модели
Реализовано 8 способов трансформирования данных в сеточный формат, в т.ч. сплайны, кригинг (kriging) и метод естественной окрестности (natural neighbourhood).
Визуализация распространения волн
Tesseral Pro обеспечивает инструменты анализа смоделированных данных, включая трассировку лучей и визуализацию распространения волн. Методы лучевого трассирования дополняют конечно-разностные методы, позволяя идентифицировать на синтетических сейсмограммах продольные или обменные волны, отраженные от целевых объектов. Траектории лучей визуализируются и могут быть сгруппированы по отражающему горизонту, общему ПВ, общему приемнику или общей точке отражения.
Процедуры обработки
Tesseral Pro содержит ряд процедур обработки, включая различные сортировки трасс, NMO/STACK, 2D пре- и пост-стек временные и глубинные миграции, VSP-миграции, преобразование время/глубина, миграции дуплексных волн DWM и рассеянных дуплексных волн DSWM и другие.
Решение волнового уравнения
3D-3C акустический и эластический метод моделирования позволяют получать приближение распространения волн в условиях реалистичной гетерогенной среды во всех направлениях. Этот тип моделирования может быть применен при изучении таких геологических объектов как рифы, соляные купола, различные виды сбросов, расщелин, крутопадающих разломов и др. в районах, где необходимо восстановить точные 3D характеристики резервуара.
Зондирующий импульс
Пользователю доступен выбор типа зондирующего импульса и его частоты. Доступен как набор стандартных импульсов (Риккера, Пузырёва, нуль-фазовый, симметричный, минимально фазовый импульс и др.), так и задание собственного, что позволяет задавать сложные сигнатуры источников и получать сейсмограммы максимально приближенные к реальным данным.
Параллельные вычисления
Tesseral Pro предоставляет возможность проводить параллельные вычисления на нескольких компьютерах или процессорах кластера с помощью специальной надстройки («сетевая» версия — для Windows или «кластерная» — для Linux-кластеров), а также с использованием графических ускорителей GPU.
Tesseral Pro позволяет понять сильные и слабые стороны используемых технологических приемов и значительно сократить время адаптации новых технологий.
Пример геологический модели, построенной в Tesseral Pro
Геологическая модель и результат моделирования в пакете Tesseral Pro
Пример геологической модели с наложенным смоделированным волновым полем
Пример сложнопостроенной геологической модели
Пример результата выполнения полноволнового моделирования в программном пакете Tesseral Pro
Пример геологической модели с листрическими разломами
Результат выполнения полноволнового моделирования в программном пакете Tesseral Pro
Пример визуализации 3D модели со скважинами и каротажными диаграммами
Примеры данных
Программное обеспечение
Инструкции и методические материалы
|
Возможности |
Версия Tesseral |
||
|
2D |
Pro |
||
|
Построение глубинной модели разреза |
|||
|
Создание новой модели |
+ |
+ |
+ |
|
Создание простой 2D модели |
+ |
+ |
+ |
|
Создание модели по сейсмическому файлу |
2D |
+ |
2D |
|
Создание модели по картам поверхностей |
- |
+ |
- |
|
Создание модели по скважинным данным |
- |
+ |
- |
|
Создание простой горизонтально-слоистой модели по LAS-файлу |
+ |
+ |
+ |
|
Загрузка системы наблюдения из SPS |
- |
+ |
- |
|
Создание модели, используя подложку-картинку |
+ |
+ |
+ |
|
Объединение нескольких способов создания модели |
- |
+ |
+ |
|
Загрузка модели из файлов других форматов |
+ |
+ |
+ |
|
Построение 3D модели из поверхностей |
- |
+ |
- |
|
Задание вертикальных градиентов в 3D кубах |
2D |
+ |
2D |
|
Задание горизонтальных градиентов в 3D кубах |
2D |
+ |
2D |
|
Задание цилиндрических тел и тетраэдров в 3D кубах |
- |
+ |
- |
|
Построение 3D модели с использованием каротажных кривых |
2D |
+ |
2D |
|
Построение тонкослоистой 3D модели |
2D |
+ |
2D |
|
Построение и редактирование полигонов |
|||
|
Полигоны разных типов: пласт, кровля, подошва, разлом (линия), многоугольник |
- |
+ |
- |
|

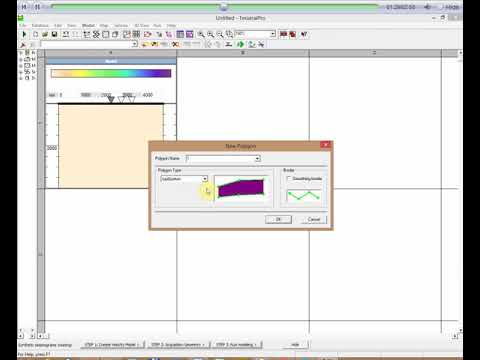

Создание полигона вручную |
+ |
+ |
+ |
|
Изменение формы полигона |
+ |
+ |
+ |
|
Смещение и копирование полигона |
+ |
+ |
+ |
|
Удаление полигона |
+ |
+ |
+ |
|
Редактирование свойств полигона |
+ |
+ |
+ |
|
Анизотропия и другие параметры |
+ |
+ |
+ |
|
Порядок перекрытия полигонов |
+ |
+ |
+ |
|
Базовые точки (интерполяция свойств) |
+ |
+ |
+ |
|
Базовые точки (интерполяция свойств с учетом формы границ пласта) |
+ |
+ |
- |
|
Построение полигонов по пластопересечениям в скважинах |
по реперам |
+ |
- |
|
Полигоны по каротажным кривым (тонкослоистость) |
+ |
- |
+ |
|
Тонкослоистость в растровой модели по каротажным кривым |
+ |
+ |
+ |
|
Создание модели на основе 2D и 3D сейсмограмм |
|||
|
Модель из сейсмограммы |
+ |
+ |
+ |
|
Значения компонент в полигонах по решетке сейсмограммы-подложки |
- |
+ |
- |
|
Параметры анизотропии Томсона-Цванкина |
- |
+ |
- |
|
Параметры пористости среды |
+ |
+ |
+ |
|
Создание схемы наблюдения |
|||
|
Перемещение приемников с источником |
+ |
+ |
+ |
|
Фиксированная позиция приемников |
+ |
+ |
+ |
|
Нулевое смещение |
+ |
+ |
+ |
|
ВСП |
+ |
+ |
+ |
|
ВСП с подъемом приемников |
- |
+ |
- |
|
ВСП диполь |
- |
+ |
- |
|
Загрузка схемы наблюдения из сейсмограммы |
- |
+ |
- |
|
Загрузка схемы наблюдения из SPS-файла |
- |
+ |
- |
|
Мастер расстановки источников и приемников |
- |
+ |
- |
|
Моделирование: расчет синтетических сейсмограмм |
|||
|
2D Vertical Incidence |
+ |
+ |
+ |
|
2D Scalar |
+ |
+ |
+ |
|
2D Acoustic |
+ |
+ |
+ |
|
Acoustic without multiples |
+ |
+ |
+ |
|
2D Elastic |
+ |
+ |
+ |
|
2D Elastic Anisotropic |
+ |
+ |
+ |
|
2D Visco-Elastic |
+ |
+ |
+ |
|
2D Eikonal Ray Tracing |
+ |
+ |
+ |
|
2.5D Elastic/Elastic Anisotropic + Visco-Elastic |
+ |
+ |
+ |
|
3D Vertical Incidence |
- |
+ |
- |
|
3D-3C Acoustic, Elastic |
- |
+ |
- |
|
3D-3C elastic method for VTI/HTI mediums |
- |
+ |
- |
|
Haskel-Tomson |
- |
+ |
+ |
|
3D-3C visco elastic method |
- |
+ |
- |
|
2D и 3Д AVO-моделирование |
+ |
- |
- |
|
Параметры сигнала (Wavelet) |
+ |
+ |
+ |
|
Лучевое трассирование |
|||
|
Режимы отображения лучей на модели |
- |
+ |
- |
|
Отображение лучевого трассирования на сейсмограмме |
- |
+ |
- |
|
Создание годографа времен первых вступлений волны |
- |
- |
- |
|
3D Система наблюдения |
|||
|
Создание 3D системы наблюдений |
- |
+ |
- |
|
Загрузка карты с использованием фонового рисунка |
- |
+ |
- |
|
Выбор 3D системы наблюдений |
- |
+ |
- |
|
Морские исследования |
- |
+ |
- |
|
Перемещение и вращение 3D системы наблюдений |
- |
+ |
- |
|
Редактирование станций источников и приемников |
- |
+ |
- |
|
Изменение направления линий источников и приемников |
- |
+ |
- |
|
Создание 3D группировки записи |
- |
+ |
- |
|
Загрузка системы наблюдений из SPS-файла |
- |
+ |
- |
|
Загрузка системы наблюдений из SGY-файла |
- |
+ |
- |
|
Экспортирование 3D системы наблюдений в SPS-файл |
- |
+ |
- |
|
Экспортирование 3D системы наблюдений в KML-файл |
- |
+ |
- |
|
Планирование наблюдений |
- |
+ |
- |
|
Диалог Fold Calculation Properties |
- |
+ |
- |
|
Отображение карты перекрытий |
- |
+ |
- |
|
Статистическая информация по площади и бинам |
- |
+ |
- |
|
Статистическая информация по выбранному бину |
- |
+ |
- |
|
Статистика рассчитанной карты |
- |
+ |
- |
|
Манипуляции со схемой наблюдений |
- |
+ |
- |
|
Изменение расположения Inline/Crossline осей |
- |
+ |
- |
|
Изменение расположения источников/приёмников |
- |
+ |
- |
|
Изменение глубины источников/приёмников |
- |
+ |
- |
|
3D лучевое моделирование |
|||
|
Просмотр 3D скоростной модели |
- |
+ |
- |
|
Загрузка отражающей поверхности |
- |
+ |
- |
|
Запуск 3D лучевого моделирования |
- |
+ |
- |
|
Просмотр карты освещенности |
- |
+ |
- |
|
Просмотр лучей |
- |
+ |
- |
|
Группирование источников в 3D моделировании |
- |
+ |
- |
|
Двойные пары источников в 3D моделировании |
- |
+ |
- |
|
Использование одного и того же тензора момента для всех источников |
- |
+ |
- |
|
Использование 2D двойных пар источников в 3D моделировании |
- |
+ |
- |
|
Полноволновое 3d моделирование |
|||
|
Модель в виде куба скоростей |
- |
+ |
- |
|
3D система наблюдений |
- |
+ |
- |
|
Выбор процедуры моделирования и границ |
- |
+ |
- |
|
Запуск 3D моделирования на Windows PC |
- |
+ |
- |
|
Запуск 3D моделирования на кластере |
- |
+ |
- |
|
Обработка файлов сейсмограмм |
|||
|
Процедуры общего предназначения |
+ |
+ |
+ |
|
Сохранить фрейм Model в 2D решетку сейсмического формата |
+ |
+ |
+ |
|
Копирование сейсмограммы в формат Seg-Y |
+ |
+ |
+ |
|
Разбить сейсмограмму на части по источникам |
+ |
+ |
+ |
|
Разбить сейсмограмму на части определенного размера |
- |
+ |
- |
|
Объединить сейсмические файлы |
+ |
+ |
+ |
|
Вырезать трассы по координатам, ограниченным прямоугольником |
- |
+ |
- |
|
Создать 3D решетку размножением 2D среза |
- |
+ |
- |
|
Изменить шаг дискретизации трасс файла |
+ |
+ |
+ |
|
Разница двух сейсмограмм |
+ |
+ |
+ |
|
Загрузка и выгрузка координат трасс |
- |
+ |
- |
|
Запись координат трасс из фрейма Seismic в заголовки трасс seg-y |
- |
+ |
- |
|
Вырезание профиля из 3D сеймограммы |
- |
+ |
- |
|
Экспорт профиля в 2D сеймический файл |
+ |
+ |
+ |
|
Полосовой фильтр |
- |
+ |
- |
|
Скоростная модель |
|||
|
Создать среднескоростную модель из пластовой модели |
+ |
+ |
- |
|
Преобразование глубинного файла во временной и временного в глубинный |
+ |
+ |
+ |
|
3D интерполяция |
- |
+ |
- |
|
Процедуры обработки |
|||
|
Перекомпоновка сейсмограмм |
+ |
+ |
- |
|
Процедуры суммирования |
+ |
+ |
- |
|
Ввод кинематических поправок |
+ |
+ |
- |
|
Суммирование по общей координате |
+ |
+ |
- |
|
Получение временного разреза ОГТ |
+ |
+ |
- |
|
Суммирование с применением поправок за наклон отражающей границы |
+ |
+ |
- |
|
2D/3D Миграция |
+ |
+ |
- |
|
Пре-стек миграция Кирхгофа |
+ |
+ |
- |
|
Глубинная миграция, основанная на уравнении эйконала |
+ |
+ |
- |
|
Векторная глубинная миграция |
+ |
- |
- |
|
Миграция рассеянных дуплексных волн |
- |
+ |
- |
|
Глубинная 3D миграция ВСП |
+ |
+ |
- |
|
Процедуры постобработки |
+ |
+ |
- |
|
Однотрассные процедуры |
+ |
+ |
- |
|
Обнуление сейсмического куба над горизонтом |
- |
+ |
- |
|
Обнуление сейсмического куба под горизонтом |
- |
+ |
- |
|
Работа с фреймами |
|||
|
Фрейм Model - скоростная глубинная модель |
+ |
+ |
+ |
|
Фрейм Seismic - отображение сейсмических файлов |
+ |
+ |
+ |
|
Фрейм Map - карты стратиграфических поверхностей |
- |
+ |
- |
|
Фрейм 3D View - визуализация 3-х мерных объектов |
- |
+ |
- |
|
Геофизическая база данных |
- |
+ |
- |

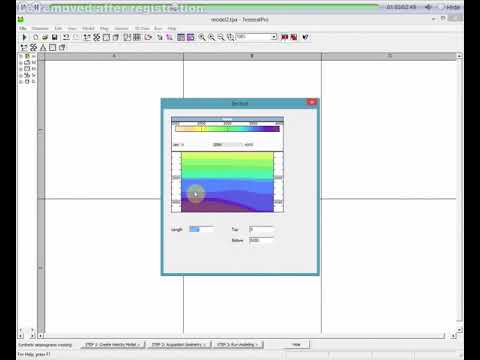

Простая модель (19.12.2014)
Построение модели с использование сейсмических данных (19.12.2014)
Построение модели с использованием карты поверхностей (19.12.2014)
Построение модели с использованием скважинных данных (19.12.2014)
Построение модели с использованием карты поверхностей и скважинных данных (19.12.2014)
