GM-SYS Profile

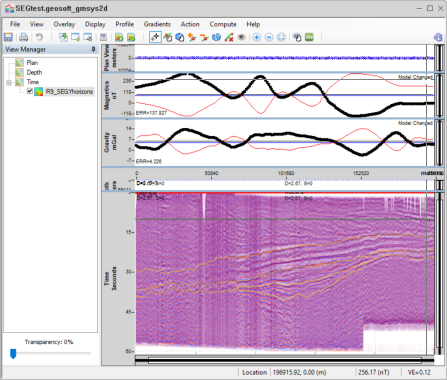

GM-SYS Profile - это специальный модуль в Oasis Montaj для расчета гравитационного и магнитного поля над геолого-геофизической моделью среды. GM-SYS предоставляет простой в использовании интерфейс для интерактивного создания и редактирования модели в процессе подбора соответствия расчетного поля наблюдаемым гравитационным и/или магнитным данным. Быстрый расчет гравитационного и магнитного поля ускоряет процесс интерпретации и позволяет быстро проверить альтернативные решения.

С помощью Oasis Montaj вы можете строить и изменять модели GM-SYS. За счет динамических связей программа позволяет отслеживать курсор между всеми открытыми картами, базами данных и вашей моделью.

Профильные (2D) модели предполагают, что земля двумерна, она изменяется с глубиной и в направлении профиля. Предполагается, что 2D блоки и поверхности простираются до бесконечности в направлении простирания. Профиля могут быть наклонными.

Модель можно представить в виде ряда неограниченных призм, расположенных осями в направлении простирания. 2¾D моделирование, реализованное в GM-SYS Profile, позволяет усечь эти призмы на некотором расстоянии от линии профиля, в направлениях простирания. За пределами призм находятся новые призмы с таким же поперечным сечением, но с другими плотностью и магнитными свойствами. Модели GM-SYS Profile 2¾D позволяют независимо определять расположение двух концов призм (блоков). Они могут быть расположены асимметрично относительно линии профиля или, при желании, оба могут находиться по одну сторону от плоскости профиля.

Пользователю доступен расчет напряженности, наклона и склонения геомагнитного поля для любой точки, и высоты на Земле, для любой даты с 1945 года по настоящее время.

При подборе расчетных значений к наблюдаемым значениям силы тяжести, возможно вводить поправку за свободный воздух, за рельеф и рассчитать значения в редукции Буге. Расчеты модели будут включать вклад блоков, расположенных выше уровня моря, с использованием выбранных плотностей.

Обычно к рассчитанным гравитационным и/или магнитным данным необходимо применить некоторый коэффициент, чтобы они соответствовали наблюденным данным. Для поля силы тяжести — это необходимо, поскольку рассчитанное значение является абсолютным расчетом гравитационного поля для модели, простирающейся на 30 000 км вдоль профиля и по простиранию, и на некоторую произвольную глубину (50 км по умолчанию). Реальные данные обычно корректируются по опорному геоиду или привязываются к какой-либо местной точке отсчета. Для магнитного поля расчетным значением является отклонение от значения естественного поля, в то время как для наблюдаемых данных может использоваться другая точка отсчета. В GM-SYS Profile к расчетной кривой может быть применен коэффициент, чтобы наблюденные и расчетные данные совпали.

Пользователю доступны инструменты для загрузки сейсмических данных для использований их в качестве априорной информации при моделировании. Так же можно подгружать любые растровые файлы в модель и привязывать их к координатным осям. Поддерживается формат данных LASS для загрузки скважинных данных.
