Пешеходный квантовый магнитометр QuantumMag

Основные плюсы:
  • Самый лёгкий в мире - 3.4 кг с Li-ion АКБ
  • Диапазон 15 000 ÷ 110 000 нТл
  • Чувствительность 0.01 нТл при 10 изм/с
  • Встроенный мультисистемный ГНСС приёмник
  • USB и RS-232 для связи с ПК и внешним ГНСС
  • Внесен в гос. реестр СИ под номером 77289-20
Цена : по запросу
+
Гарантия лучшей цены
Товар был успешно добавлен в корзину

QuantumMag — один из лучших прецизионных квантовых цезиевых магнитометров. Прибор позволяет с высокой точностью, чувствительностью 0.01 нТл и скоростью до 10 отсчетов в секунду измерять модуль полного вектора геомагнитного поля и является самым лёгким в мире. QuantumMag применяется в качестве полевого пешеходного магнитометра, автономной или удалённой магнитовариационной станции. Отличная помехозащищенность и градиентоустойчивость позволяет выполнять измерения в условиях высоких промышленных помех. Графическая визуализация данных и скорость работы даёт возможность использовать прибор в качестве глубинного металлоискателя, что особенно удобно при решении задач военно-исторического поискового движения или поиска коммуникаций. Уникальная конструкция датчика позволяет закреплять его за спиной в новой удобной разгрузке или подвешивать на плечевом ремне.

Встроенный или внешний ГНСС приёмник и опция GPSex
Координатная привязка пунктов наблюдений и временная синхронизация полевого магнитометра и МВС обеспечивается встроенным в пульт мультисистемным ГНСС приемником. В некоторых случаях требуется подключение внешнего спутникового приёмника – QuantumMag поддерживает стандартный протокол NMEA-0183 и без труда может быть соединён с большинством навигационных устройств через RS-232 соединение. При заказе GPSex опции Вы получите навигатор Garmin GPSMAP 78 с кронштейном и проводом для его крепления и подключения к стандартному планшетному пульту QuantumMag.

Идеальная магнитовариационная станция
Высокая чувствительность и скорость измерений, низкое энергопотребление, синхронизация времени по спутниковому сигналу, сохранение данных в энергонезависимую память и возможность их выгрузки в реальном времени через USB или RS-232 соединение в т.ч. и для трансляции через сеть Internet, делают QuantumMag идеальной автономной или удаленной магнитовариационной станцией. Если Вы выбираете прибор для таких задач, рекомендуем также обратить внимание на новейший портативный оверхаузеровский магнитометр SmartMag.

Метрология – гарантия высокой точности
QuantumMag внесён в Государственный реестр средств измерений под номером 77289-20. Каждый выпускаемый нами магнитометр проходит метрологические испытания во всём диапазоне измеряемых полей. Мы контролируем среднеквадратическое отклонение случайной погрешности (шум), абсолютную точность и “ориентационную” погрешность. Абсолютно все магнитометры QuantumMag поставляются со свидетельством о калибровке или поверки, полученном на аттестованной мере магнитной индукции. Метрологические испытания гарантируют точность и достоверность измеряемых данных.

Надёжность и гарантия
Наши разработчики имеют большой опыт выполнения геофизических проектов. Мы хорошо понимаем, что полевое оборудование должно отличаться гарантированной надёжностью, а сервис должен быть быстрым и удобным. На все наши магнитометры мы даём 3 года гарантии, а техническая поддержка оперативно ответит на любой Ваш вопрос. Если Вы до сих пор работаете устаревшим оборудованием – воспользуйтесь нашим трейд-ин предложением и защитите свои проекты от возможных проблем.

Отличительные особенности последнего поколения магнитометров QuantumMag:
  • Расширенный рабочий диапазон измеряемого поля: 15 000 ÷ 110 000 нТл
  • Возможность реализации обсерваторских наблюдений или удалённых МВС с трансляцией данных в реальном времени
  • Абсолютно новые герметичные конструкции корпусов датчика и пульта управления

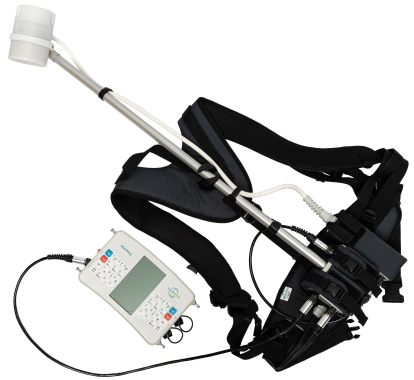

  • Датчик может быть закреплён в удобной разгрузке за спиной или на плечевом ремне
  • Поставляется с Li-ion аккумулятором с рабочим температурным диапазоном (–40 ÷ +85 °C) и сертификатом безопасности для перевозки авиатранспортом
  • Опционально доступна складная версия датчика, позволяющая перевозить магнитометр в ручной клади в самолёте
  • Встроенный мультисистемный ГНСС приёмник и возможность подключения внешнего по NMEA 0183
  • Связь с ПК по USB или RS-232 интерфейсам
  • Дополнительная встроенная память с дистрибутивом ПО для скачивания данных
  • Удобный транспортировочный кейс
  • Кабели новой усиленной конструкции
  • Новая эргономичная разгрузка для ещё более комфортной работы и возможность крепления датчика на плечевом ремне
  • По запросу поставляется SDK API для среды Windows позволяющее выгружать как данные, записанные в память прибора, так и измерения в реальном времени
Магнитометр обеспечивает все общепринятые режимы работы:
  • Площадная или профильная съемка с автоматическим вводом номера профиля, пикета, времени и координаты для каждого измерения
  • Режим непрерывных измерений с циклом от 0.1 сек без потери точности
  • Магнитовариационная автономная или удалённая базовая станция с записью результатов измерений в энергонезависимую память или с их выгрузкой в реальном времени в т.ч. и для трансляции через сеть Интернет
  • Графическая индикация данных измерений
  • Тестовый режим без сохранения данных с вычислением среднего значения и СКО
  • Данные сохраняются в txt (ASCII) формате
Область применения магнитометров QuantumMag: Комплект поставки:
  • Пульт управления MaxiMag с встроенным ГНСС приёмником
  • Квантовый датчик CSmag с блоком электроники
  • Цифровой интерфейсный блок QuantumMag с соединительным кабелем
  • Кабель датчик пульт
  • Кабель USB
  • Кабель питания
  • Аккумулятор – 2 шт
  • Зарядное устройство
  • Разгрузка
  • Комплект документации
  • Программное обеспечение SmartManager
  • Транспортировочный кейс
  • Свидетельство о калибровке на аттестованной мере магнитной индукции
Опционально:
  • Внешний ГНСС приёмник
  • Li-ion аккумулятор 14.6 В / 4 А·ч с зарядным устройством
  • Дополнительные цифровые квантовые датчики
  • Немагнитная тренога
  • Немагнитная тележка для археологии
  • Интерфейсный блок CAN-Ethernet для подключения к маршрутизатору или ПК, обеспечения питания от 220 В, 50 Гц, и резервному копированию данных на USB Flash
  • Кабель связи с CAN-Ethernet интерфейсным модулем или вторым магнитометром
  • Кабель связи с ПК по RS-232
  • RS-232 – USB логгер в герметичном корпусе для резервного копирования данных
  • Транспортировочный кейс на 2 магнитометра
В комплект поставки градиентометра QuantumMag входит дополнительно:
  • Второй квантовый датчик CSmag с блоком электроники
  • Второй цифровой интерфейсный блок QuantumMag с соединительным кабелем
  • Кабель датчик-датчик

Интерпретация данных магниторазведки может быть выполнена в ZondGM2d и ZondGM3d.


Принцип работы

оптический квантовый магнитометр на парах цезия

Рабочий диапазон полей

15 000 ÷ 110 000 нТл

Абсолютная погрешность

2 нТл

Чувствительность

0.002 нТл/√Hz / СКО до 0.01 нТл в цикле 0.1 с

Разрешение

0.001 нТл

Оптимальный угол между осью датчика и вектором поля

45°

Рабочий диапазон наклонений относительно оптимального угла

± 30°

Ориентационная погрешность

1.5 нТл (±20°)

Градиентоустойчивость

20 000 нТл/м

Минимальный цикл измерений

0.1 с

Интерфейс связи с ПК

USB или RS-232 (опция)

Объем памяти

1 000 000 измерений в режиме МВС или 250 000 с координатной привязкой

Питание

10 ÷ 16.8 В, Li-ion или свинцовый аккумулятор

Энергопотребление при 20 °C

7 Вт

Диапазон рабочих температур

–40 ÷ +50 °C, читаемость дисплея обеспечивается при температурах выше -20 °C

Масса рабочего комплекта

3.4 кг вместе с АКБ

Номинальное напряжение Li-ion аккумулятора

14.6 В

Номинальная ёмкость АКБ

5.6 А·ч

Время непрерывной работы при полностью заряженной АКБ и температуре 20 °C

11.6 ч
