Универсальный оверхаузеровский магнитометр-градиентометр MaxiMag

Основные плюсы:
  • Высочайшая точность и чувствительность
  • Полевой магнитометр/градиентометр или МВС
  • Встроенный в пульт ГНСС приёмник и фонарь
  • Удобная клавиатура для правши и левши
  • Самый лёгкий в мире

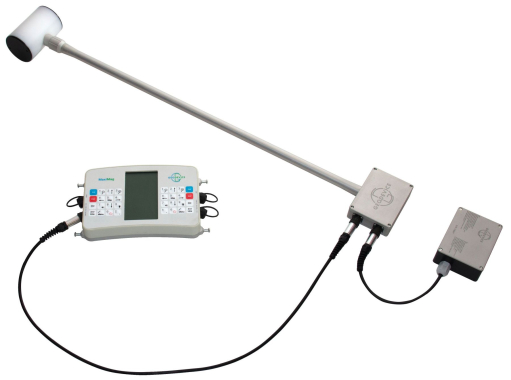

MaxiMag с одним датчиком
MaxiMag с одним датчиком MaxiMag с двумя датчиками Многодатчиковый MaxiMag SmartMag Li-ion аккумулятор 14.6 В /4 Ач с зарядным устройством Внешняя ГHCC aнтеннa Промышленная microSD карта RS-232 to USB логгep Кабель СAN-Ethernеt Немагнитная тележка для археологов Интерфейс СAN-Ethernеt
Цена: по запросу
+
Гарантия лучшей цены
Товар был успешно добавлен в корзину

MaxiMag – самый современный и лёгкий магнитометр-градиентометр в мире, работающий на эффекте Оверхаузера. Прибор позволяет с прецизионной точностью измерять модуль вектора магнитного поля Земли (МПЗ) и его градиент. MaxiMag может использоваться в качестве полевого магнитометра, двухдатчикового или многодатчикового градиентометра, автономной магнитовариационной станции (МВС) или обсерваторского магнитометра. Пульт MaxiMag полностью совместим с цифровыми магнитометрами SmartMag и распознаёт их в качестве стандартных датчиков.

Идеальный магнитометр-градиентометр для выполнения любых задач
MaxiMag позволяет подключать практически неограниченное количество цифровых оверхаузеровских датчиков или магнитометров SmartMag через проводной CAN интерфейс. Эта уникальная возможность позволяет гибко формировать двухдатчиковые или многодатчиковые градиентометры с необходимой базой измерения.

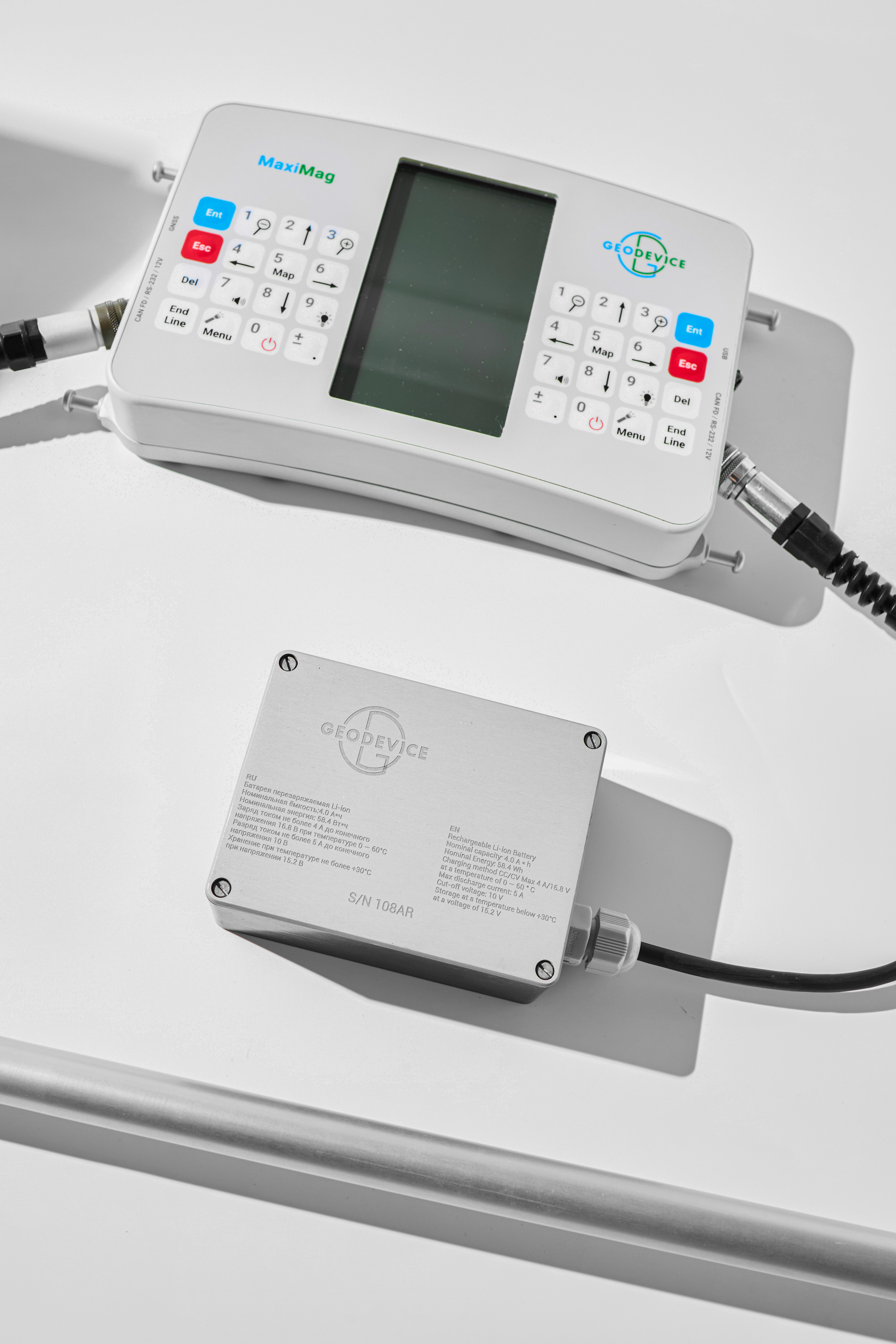

Удобный планшетный пульт управления
Мы оборудовали пульт управления большим подогреваемым дисплеем с отличной читаемостью на дневном свету, двухсторонней клавиатурой, встроенным ГНСС приёмником, современными интерфейсами и даже фонариком. Контроль измеренных значений и их качества обеспечивается в цифровом, графическом и звуковом режиме. Встроенное ПО совместно с мультисистемным ГНСС приемником позволяет выполнить разбивку профилей, ведение оператора по ним, а также сохранение координат и точного времени каждого измерения. В некоторых случаях требуется подключение стороннего спутникового приёмника – MaxiMag поддерживает стандартный протокол NMEA-0183 и может быть соединён с большинством навигационных устройств. Скачивание данных доступно по USB, RS-232 или со встроенной промышленной microSD карты памяти.

Магнитометр для магнитных обсерваторий
Высокая чувствительность, скорость и низкая систематическая погрешность измерений (менее 0.1 нТл) позволяет использовать MaxiMag в магнитных обсерваториях, но более оптимальное решение задачи обеспечивается цифровым SmartMag. Оба магнитометра поддерживают режим выгрузки данных в реальном времени через USB, CAN или RS-232 соединение. Опциональный CAN-Ethernet интерфейсный модуль может быть подключен напрямую к стандартному сетевому оборудованию, причем длина цифровой CAN-шины для передачи данных может составлять вплоть до нескольких километров. Приборы поставляются с программным обеспечением SmartManager, имеющим весь необходимый функционал для выполнения наблюдений в магнитных обсерваториях, входящих в сеть INTERMAGNET.

Метрология – гарантия высокой точности
Каждый датчик MaxiMag проходит метрологические испытания. Мы контролируем среднеквадратическое отклонение случайной погрешности (чувствительность), абсолютную точность и “ориентационную” погрешность. Все магнитометры поставляются со свидетельством о калибровке, выполненной на аттестованной мере магнитной индукции. Метрологические испытания гарантируют точность и достоверность измеряемых данных.

Надёжность и гарантия
Наши разработчики имеют большой опыт выполнения геофизических исследований. Мы хорошо понимаем, что такое оборудование должно отличаться гарантированной надёжностью, а сервис должен быть быстрым и удобным. На все наши магнитометры мы даём 3 года гарантии, а техническая поддержка оперативно ответит на любой Ваш вопрос. Если вы до сих пор работаете устаревшими магнитометрами – воспользуйтесь нашим трейд-ин предложением и защитите свои проекты от возможных проблем.

Важные «мелочи»
Мы знаем, что в геофизическом приборостроении нет мелочей и уделяем максимум внимания всем деталям. Вот некоторые из них:

  • Двухсторонняя клавиатура обеспечивает одинаковое удобство управления прибором как для правши, так и для левши
  • В пульт MaxiMag встроен сверхъяркий светодиод, который позволит оператору безопасно перемещаться в тёмное время суток
  • Встроенное ПО совместно с ГНСС приемником обеспечивает не только сохранение времени и координат измерений, но и разбивку профилей и движение оператора по ним
  • Рабочий температурный диапазон от -40 до +60 °C
  • Все электронные блоки MaxiMag герметичны и не боятся дождя и пыли
  • MaxiMag поставляется с ёмкой и лёгкой Li-ion батареей с рабочим температурным диапазоном (-40 ÷ +85°C) и сертификатом безопасности для перевозки авиатранспортом
  • Продвинутые алгоритмы обработки сигнала обеспечивают повышенную градиентоустойчивость и помехозащищенность
  • По запросу поставляется SDK API для среды Windows позволяющее получать измерения в реальном времени
Режимы работы:
  • Режим одиночных или непрерывных измерений с циклом от 0.2 с
  • Площадная или профильная съемка с навигационным обеспечением и автоматическим вводом номера профиля, пикета и времени для каждого измерения
  • Магнитовариационная автономная или удалённая базовая станция с возможностью записи результатов измерений в энергонезависимую память или с их выгрузкой в реальном времени на ПК в т.ч. и для трансляции через сеть Интернет
  • Тестовый режим без сохранения данных с вычислением среднего значения и СКО
Область применения:
Возможности программного обеспечения SmartManager:
  • Управление режимами измерения модуля магнитного поля
  • Визуализация измеренных значений
  • Сохранение ежесуточных файлов данных
  • Запись результатов измерения на резервные накопители данных
  • Визуализация прогнозируемой чувствительности измерений
Возможности интерфейсного модуля CAN-Ethernet:
  • Получение в реальном времени данных измерений подключенных по CAN шине магнитометров и их ретрансляция через Ethernet в ПК или стандартное сетевое оборудование
  • Резервное сохранение данных на USB Flash накопитель
  • Питание MaxiMag
  • Резервное питание от внешнего аккумулятора 12 В при отключении питания 220 В, 50 Гц

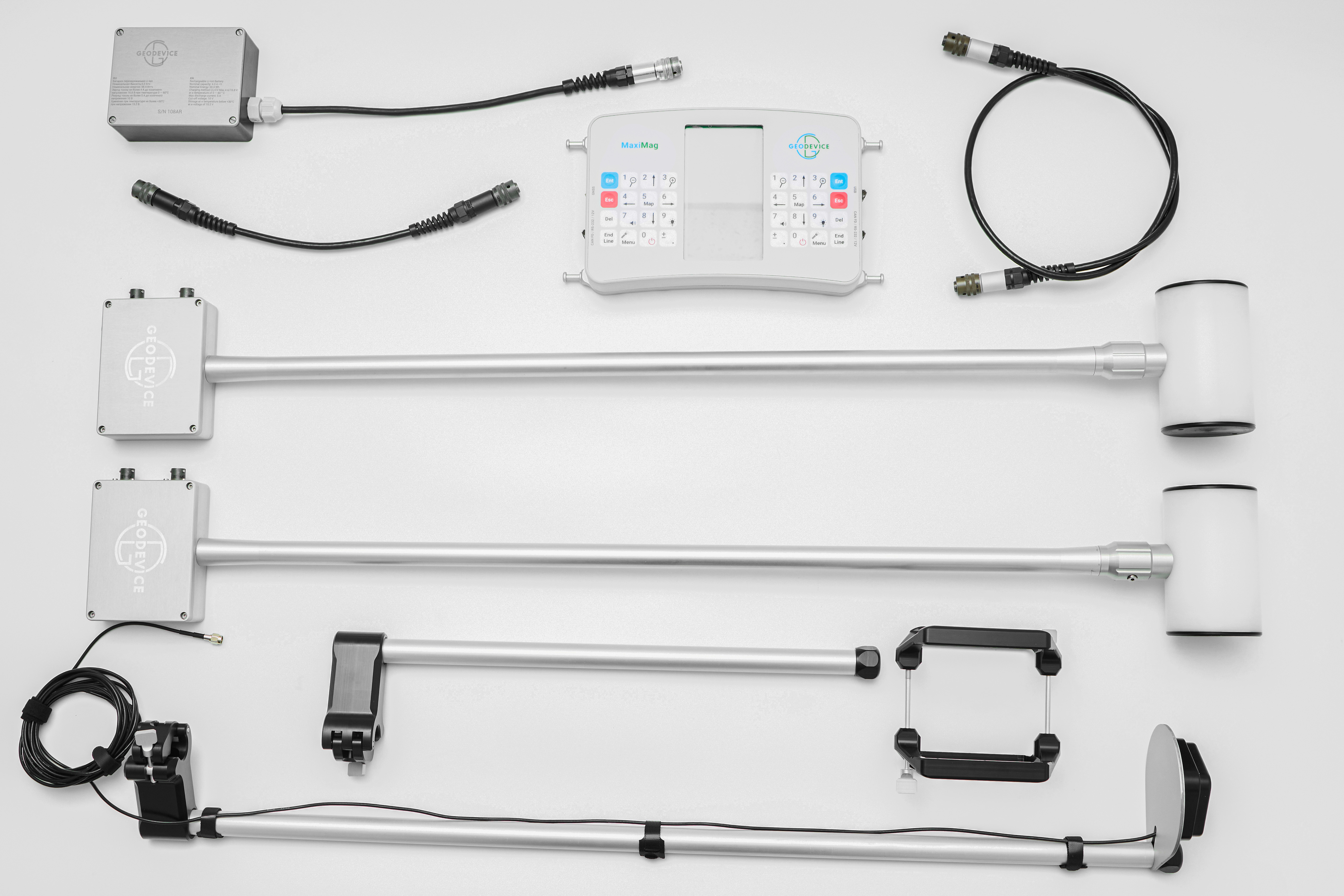

Комплект поставки:
  • Пульт управления MaxiMag с встроенным ГНСС приёмником
  • Цифровой оверхаузеровский датчик OVHmag
  • Кабель датчик пульт
  • Кабель USB
  • Кабель питания
  • Аккумулятор
  • Зарядное устройство
  • Разгрузка
  • Комплект документации
  • Программное обеспечение SmartManager
  • Транспортировочный кейс
Опционально:
  • Внешний ГНСС приёмник
  • Li-ion аккумулятор 14.6 В / 4 А·ч с зарядным устройством
  • Свидетельство о калибровке на аттестованной мере магнитной индукции
  • Дополнительные цифровые оверхаузеровские датчики
  • Оверхаузеровский магнитометр SmartMag
  • Немагнитная тренога
  • Немагнитная тележка для археологии
  • Интерфейсный блок CAN-Ethernet для подключения к маршрутизатору или ПК, обеспечения питания от 220 В, 50 Гц, и резервному копированию данных на USB Flash
  • Кабель связи с CAN-Ethernet интерфейсным модулем или вторым магнитометром
  • Кабель связи с ПК по RS-232
  • RS-232 – USB логгер в герметичном корпусе для резервного копирования данных
  • Транспортировочный кейс на 2 магнитометра
В комплект поставки градиентометра MaxiMag входит дополнительно:
  • Второй цифровой оверхаузеровский датчик OVHmag
  • Кабель датчик-датчик

Принцип работы

протонный на эффекте Оверхаузера

Количество подключаемых цифровых оверхаузеровских датчиков

до 30

Рабочий диапазон полей

20 000 ÷ 110 000 нТл

Абсолютная погрешность

<0.2 нТл

Медианная чувствительность в рабочем диапазоне полей (СКО)

до 0.01 нТл в цикле 3 с

до 0.05 нТл в цикле 1 с

Разрешение

0.001 нТл

Оптимальный угол между осью датчика и вектором поля

90°

Оптимальный диапазон наклонений относительно оптимального угла

± 45°

Работоспособность в диапазоне углов

360°

Ориентационная погрешность

<0.15 нТл (±45°)

Градиентоустойчивость

30 000 нТл/м

Минимальный цикл измерений

0.2 с

Стабильность радикала

10 лет при нормальных условиях

Интерфейсы связи

USB, RS-232, CAN FD, Ethernet (через опциональный CAN-Ethernet интерфейсный модуль)

Максимальная длина линии связи

до 6 км (CAN FD), до 100 м (RS-232)

ГНСС приёмник

Встроенный с возможностью подключения внешней антенны и записью RAW данных. Принимаемые сигналы: GPS L1C/A и L2C; ГЛОНАСС L1OF и L2OF; Galileo E1B/C и E5b; BeiDou B1I и B2I; QZSS L1C/A, L1S и L2C. SBAS: WAAS, EGNOS, MSAS, GAGAN, СДКМ.

Подключение внешнего по RS-232 (NMEA 0183)

Разъёмы

2 × CAN FD+12V / RS232+12V (переназначаемые)
USB, внешняя ГНСС антенна

Экран

240 × 128, LCD

Клавиатура

пленочная 32 кнопок

Объем встроенной памяти

SD карта до 32 Гб

Питание

10 ÷ 16.8 В, Li-ion или свинцовый АКБ

220 В / 50 Гц, опциональный CAN-Ethernet интерфейс

Диапазон рабочих температур

–40 ÷ +60 °C

Номинальное напряжение и ёмкость Li-ion аккумулятора

14.6 В, 4 А·ч

Встроенный фонарь

светодиодный 300 люмен

Габариты (с разъёмами)

950×125×72 мм – датчик

260×150×45 мм – пульт управления
