Телеметрическая сейсмостанция ТЕЛСС-3

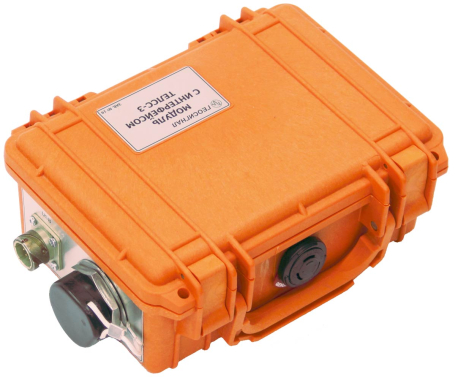

ТЕЛСС-3 — облегченная телеметрическая сейсмостанция использующая четырехканальные цифровые модули соединяемые последовательно кабельными секциями в линию приема, которая может наращиваться до 200 активных каналов. В кабельной секции находится 4 разъема для подключения сейсмоприемников. Каждый телеметрический модуль "обслуживает" 2 ближайших сейсмоприемника в линии "справа от себя" и 2 "слева". Линия приема подключается к интерфейсному модулю, который по USB кабелю или Wi-Fi соединению (в зависимости от исполнения) подключается к ноутбуку или планшету оператора.
Благодаря использованию телеметрических модулей оцифровки данных уменьшается расстояние от сейсмоприемника до измерительного канала, что позволяет повысить помехоустойчивость системы от наведенных помех и снизить взаимные влияния между каналами в сейсмической косе.
Сейсмостанция ТЕЛСС-3 широко используется при проведении инженерно-геофизических изысканий, а также для изучении верхней части разреза (ВЧР). Применяя телеметрические секции с различным шагом между пунктами приема (ПП), одна и та же сейсмостанция позволяет проводить сейсмические наблюдения для изучения требуемых глубин.
Состав сейсмостанции:
- USB или WiFi интерфейсный модуль
- Четырёхканальные модули сбора данных
- Кабельные секции с разъемами на 4 сейсмоприемника
- Горизональные и верикальные сейсмоприемники
- Аккумуляторный блок
- Комплект кабелей: связь, питание, синхронизация
- Проводная или беспроводная система синхронизации СБС-1
- Инструкция по эксплуатации
Дополнительная комплектация:
- Дополнительный аккумуляторный блок
- Ноутбук оператора с предустановленным ПО
- Автомобильный адаптер для ноутбука
- Запасные полевые модули и сейсмические косы
- Источники сейсмических колебаний
- Лицензионное программное обеспечение обработки и интерпретации данных
|
Тип станции |
телеметрическая |
|
Количество каналов |
до 960 |
|
Наличие электронного коммутатора |
- |
|
Количество служебных каналов регистрации |
- |
|
Разрядность АЦП |
32 бит |
|
Мгновенный динамический диапазон |
130 дБ |
|
Коэффициент усиления предварительного усилителя |
0; 12; 24; 36 дБ |
|
Период дискретизации |
0.25; 0.5; 1; 2; 4 мс |
|
Частотный диапазон |
0-1600 Гц |
|
Максимальная длина записи |
4096 отсчета на канал |
|
Время задержки регистрации (предзапуска) |
±32 отсчета |
|
Максимальный входной сигнал при минимальном усилении |
±2.5 В |
|
Уровень собственных шумов регистрирующего канала |
0.08 мкВ |
|
Коэффициент нелинейных искажений |
0.0005 % |
|
Взаимные влияния между каналами |
130 дБ |
|
Коэффициент подавления синфазного сигнала |
120 дБ |
|
Потребляемая мощность бортового комплекса |
- |
|
Мощность потребления |
0.15 Вт/канал |
|
Система питания: внутренняя аккумуляторная батарея |
- |
|
Система питания:внешняя аккумуляторная батарея |
12-30 В |
|
Система питания: сеть переменного тока |
- |
|
Продолжительность работы от встроенной батареи |
- |
|
Температурный диапазон бортового комплекса |
-40 ÷ +70 С° |
|
Масса бортового комплекса |
<1.6 кг |
|
Габаритные размеры бортового комплекса |
306х166х90 мм |
|
Управление |
ноутбук/планшет |
|
Интерфейс передачи данных |
USB / Ethernet / Wi-Fi |
|
Гарантия |
36 месяцев |
|
Габаритные размеры полевого модуля |
170х40 (длина х диаметр), мм |
|
Количество каналов в модуле |
4 |
|
Количество полевых модулей в звене |
1 |
|
Расстояние между полевыми модулями |
произвольное |
|
Напряжение питания модуля |
- |
|
Мощность потребления модуля |
0.15 Вт/канал |
|
Температурный диапазон для модуля |
-40 ÷ 70 С° |
|
Масса полевого модуля |
0.5 (4к модуль без геофонов), кг |
