Zond Aero 1000 NG
Zond Aero 1000 NG – универсальная система георадара для наземных и воздушных съёмок с технологией обработки каждого импульса в режиме реального времени (Real-time sampling) и усовершенствованной встроенной цифровой обработкой сигналов, обеспечивающей получение высококачественных данных с исключительным отношением сигнал/шум.
Zond Aero 1000 NG можно использовать в нескольких модификациях под конкретные условия съёмки:

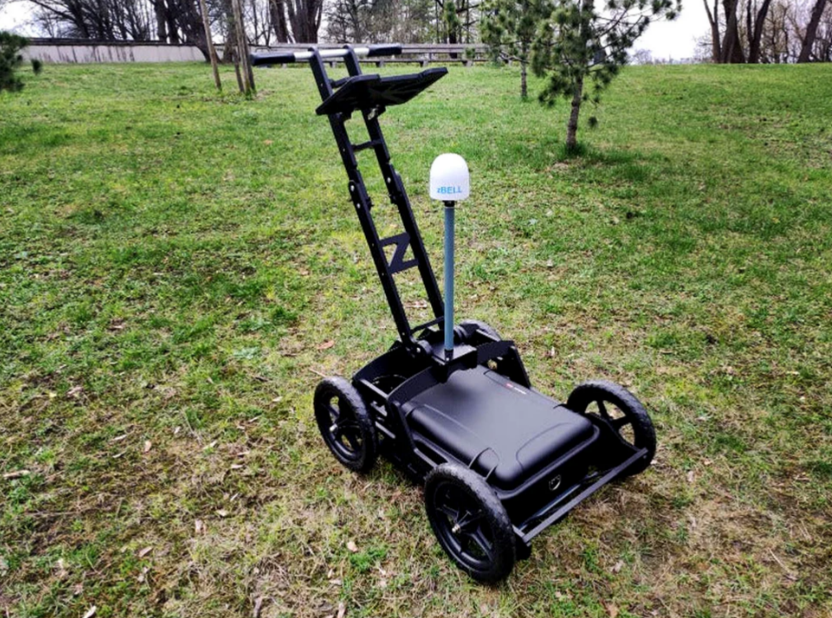

- Наземная с тележкой – классический метод сканирования при проведении площадных работ;
- Наземная с буксировкой на тросе – используется, если поверхности не позволяет использовать колёсную тележку;

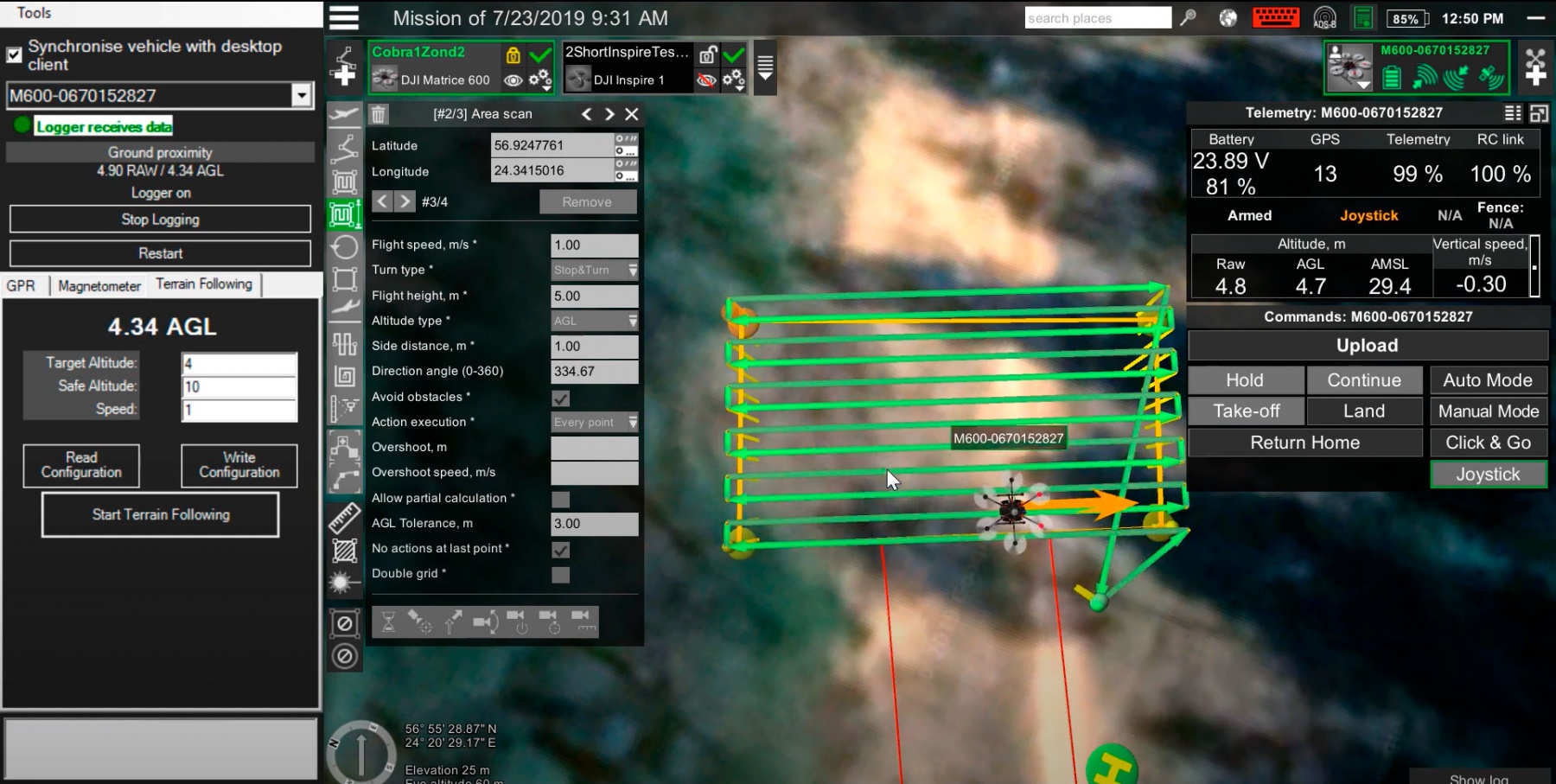

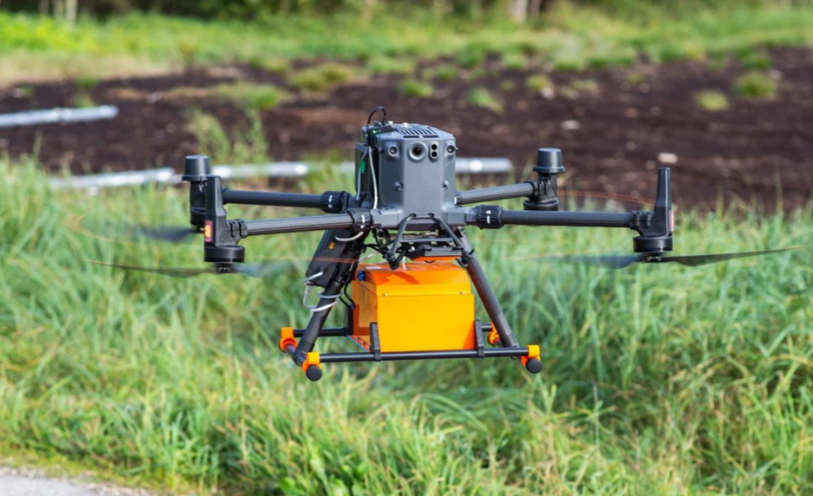

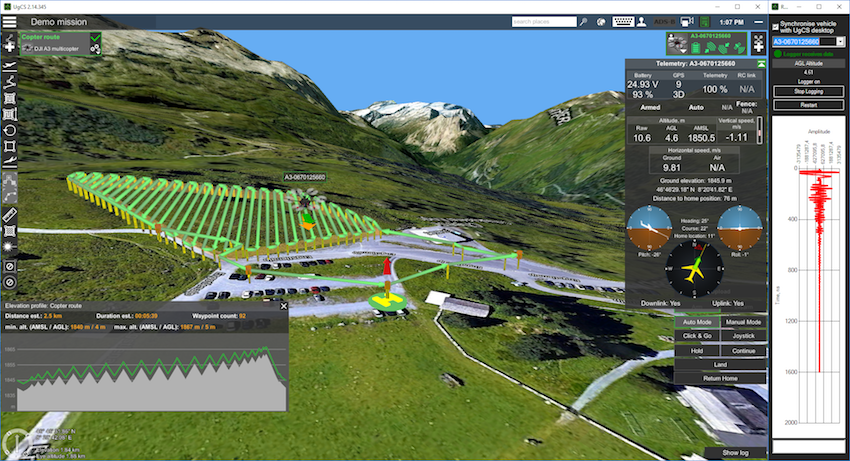

- Воздушная с БПЛА – для больших открытых площадных съёмок без наличия высоких препятствий. Для данной модификации необходимы дополнительные компоненты и программное обеспечение.
- Обнаружение подземных объектов, коммуникаций, артефактов
- Инженерно-геологическая разведка
- Археологические исследования
- Контроль толщины льда на акватории
- Оценка состояния дорожного покрытия
- Контроль за инфраструктурой без разрушений
- Zond Aero 1000 — георадарный блок с центральной частотой 1000 МГц
- Prism 2 — программное обеспечение сбора и обработки георадарных данных
- Противоударный транспортировочный кейс NANUK
- Аккумуляторная Li-Ion батарея 99 Вт·ч, встроенная в транспортировочный кейс (используется только при наземной съёмке)
|
Параметр |
Значение |
|
Тип |
Одноканальный георадар с экранированной антенной |
|
Частота |
1000 МГц (центр) |
|
Полоса пропускания |
600–1300 МГц (-6 дБ) |
|
Время выборки |
50–10 000 нс (шаг 18 пс) |
|
Частота повторения импульса |
50–310 кГц |
|
Сканирование |
До 2500 сканов в секунду |
|
Количество выборок на скан |
До 8192 (в зависимости от конфигурации) |
|
Частота выборки |
До 1 280 000 выборок в секунду (в зависимости от аппаратной настройки) |
|
Чувствительность приёма |
10 мкВ |
|
Усиление приёма |
15 дБ |
|
Выход передатчика |
40 В |
|
Глубина проникновения |
До 2–3 м (в зависимости от свойств грунта) |
|
Размеры (без крепления) |
31 × 19 × 15 см |
|
Размеры в защитном кейсе |
52 × 43 × 21 см |
|
Вес (без крепления) |
1.8 кг |
|
Вес в защитном кейсе |
7.0 кг |
|
Температурный диапазон |
-20°C до +60°C (внутренний) |
|
Влажность |
До 96% (не конденсирующаяся) |
|
Степень защиты |
IP68 (в защитном кейсе) / IP52 (в воздушном варианте) |
|
Питание |
От аккумулятора дрона (в воздушном варианте) / интегрированный Li-Ion аккумулятор 99 Вт·ч (для наземных исследований) |
|
Интерфейсы передачи данных |
Ethernet или Wi-Fi (в защитном кейсе) |
|
Совместимость с дронами |
DJI M300/M350 RTK, другие модели по запросу |
