Zond Aero LF
Сверхлегкая георадарная система, подходящая для средних дронов, таких как DJI M300 RTK.
Поставляется с 3-мя комплектами диполей для 300, 150 и 75 МГц.
Система использует выборку в реальном времени (RTS) с высоким аппаратным суммированием, что обеспечивает данные высокого разрешения с низким уровнем шума.
Область применения:- Инженерные изыскания
- Гляциология (измерение мощности льда и снега)
- Изучение процессов протаивания и промерзания
- Поиск подземных коммуникаций
- Археологические исследования
- Контроль толщины льда на акватории
- Батиметрия пресных водоёмов

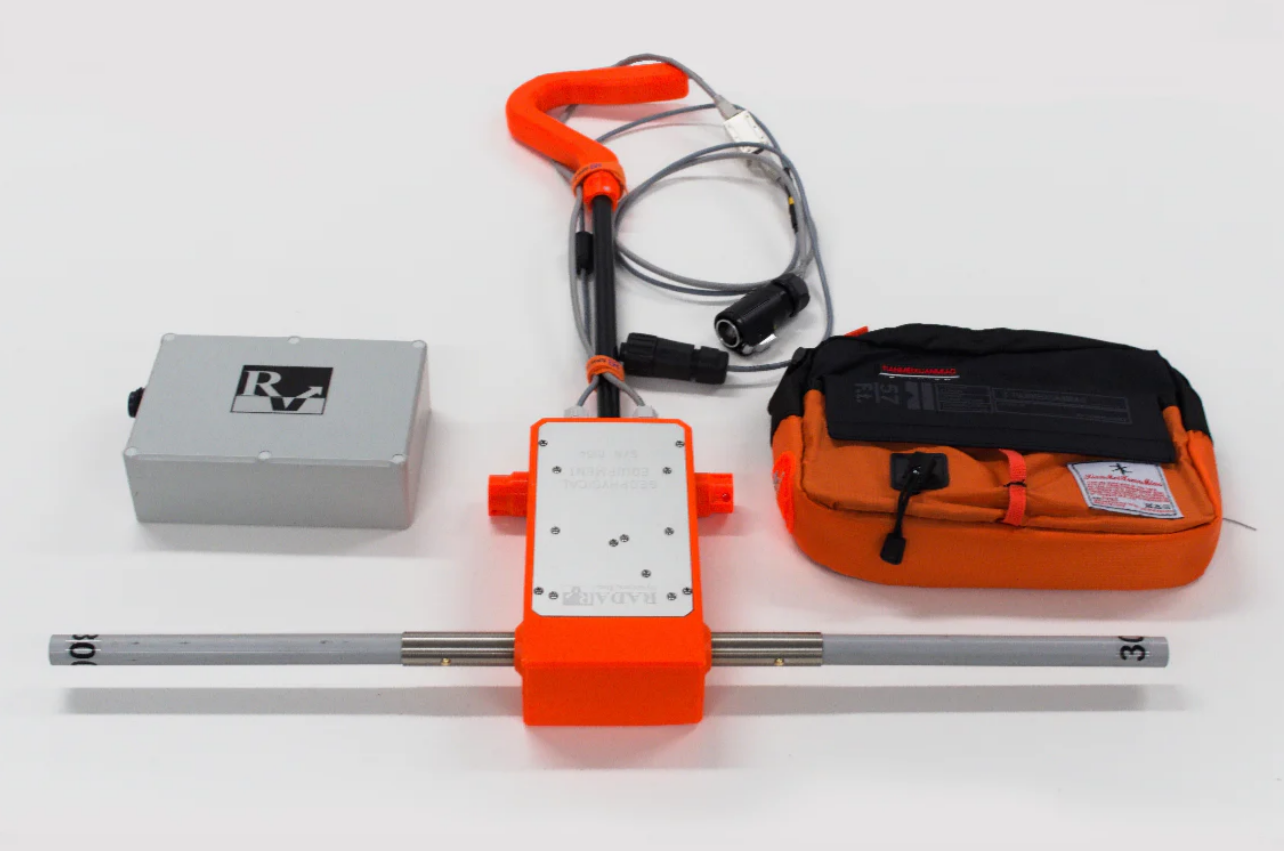

- Zond Aero LF – георадарный блок с антеннами с центральной частотой 75, 150, 300 МГц
- Prism 2 — программное обеспечение сбора и обработки георадарных данных
- Противоударный транспортировочный кейс NANUK
- Антенны

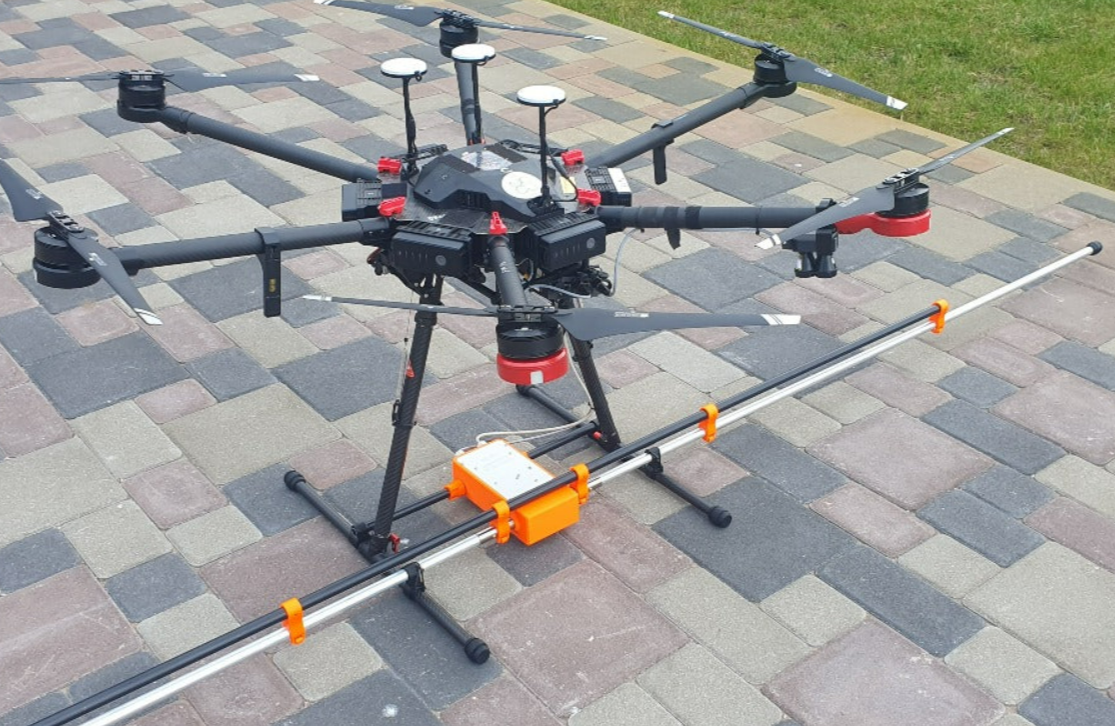

- Комплект креплений для установки на БПЛА DJI M300 RTK/M600/M600 Pro (согласовывается с пользователем)
- Бортовой компьютер UgCS SkyHub (опционально)
- Модуль огибания рельефа (опционально)
|
Тип георадарной антенны |
Одноканальная, неэкранированная |
|
Центральная частота |
75, 150, 300 МГц (в зависимости от используемой антенны) |
|
Рабочий диапазон частот |
38 – 150, 75 – 300, 150 – 600 МГц |
|
Количество точек в трассе |
256 / 512 / 1024 / 2048 / 4096 / 8192 |
|
Частота дискретизации |
до 1 280 000 отсчетов в секунду |
|
Частота сканирования |
до 2 500 Гц |
|
Результат измерения |
32-х битные необработанные данные |
|
Временной диапазон на отсчет |
18 пс / 36 пс / 71 пс / 89 пс / 125 пс / 143 пс / 179 пс / 250 пс / 357 пс / 500 пс / 625 пс / 714 пс / 1 нс / 1.25 нс / 2.5 нс |
|
Глубина зондирования |
до 12 метров в грунте с относительной диэлектрической проницаемостью равной 5 и удельным затуханием до 5 дБ/м |
|
Формат фала данных |
Стандартный геофизический SEGY (*.sgy) с координатной привязкой |
|
Варианты вертикальной фильтрации |
Выкл., Цифровая |
|
Варианты горизонтальной фильтрации |
Наложение, Удаление фона |
|
Регулировка усиления |
1 – 10, линейный коэффициент усиления |
|
Уровень усиления |
От 0 до +168 дБ |
|
Сохранение данных |
Необработанные данные с сохранением сведений об уровне усиления |
|
Размер файла данных |
Ограничен только размером установленного накопителя SD |
|
Условия среды работ |
|
|
Диапазон рабочих температур |
от −20 до +60°C |
|
Относительная влажность |
96%, без конденсирования |
|
Степень защиты |
IP68 в защитном кейсе (при транспортировке и в наземном использовании) IP52 в аэро варианте |
|
Вес |
2.1 кг — конфигурация для БПЛА 7.1 кг — конфигурация для наземного использования 10.0 кг — в транспортировочной упаковке |
|
Электропитание |
Основная батарея БПЛА используется для питания георадара |
|

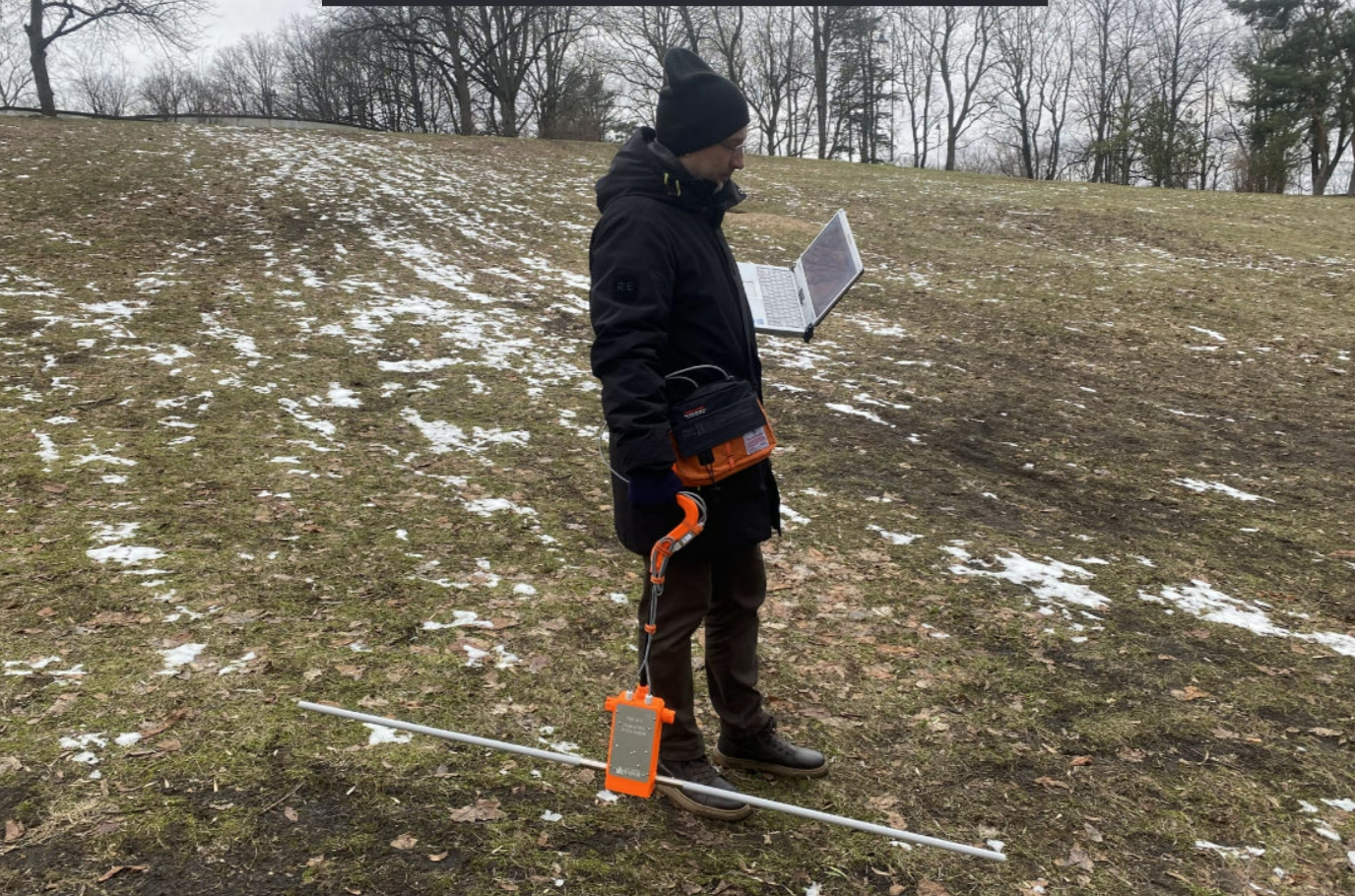

Защитный кейс, используемый при наземных изысканиях оснащён встроенным Li‑Ion аккумулятором ёмкостью 99 Вт·ч (до 12 часов работы) |
|
