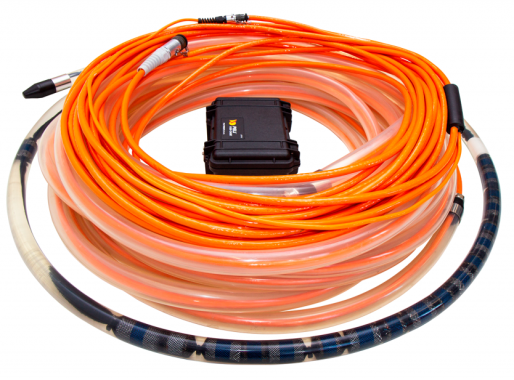

Малоканальные буксируемые гидрофонные косы HRStreamer-1

Основные плюсы:
  • Регистрация в широком диапазоне частот
  • Уникальная настраиваемая группа
  • Защищенные от ускорений гидрофоны
  • Малошумящие предусилители
  • Опциональные датчики давления
  • Экологичный и безопасный заполнитель
Цена : по запросу
+
Товар был успешно добавлен в корзину

Буксируемые гидрофонные косы HRStreamer-1 отличаются уникальной возможность настройки базы приёмной группы. При выполнении непрерывного сейсмоакустического профилирования (НСП/НСАП) обычно используют относительно простые одноканальные косы с фиксированным размером приёмной гидрофонной группы. Размер группы в основном определяется глубиной акватории, но часто работы выполняются при достаточно резко меняющимся рельефе дна с предельным мелководьем в одной части участка и относительно большими глубинами в другой. При производстве океанографических исследований глубины могут меняться от десятков метров до нескольких километров, что требует применения разного размера приемных групп на разных участках профиля. Для исключения необходимости покупки дополнительных кос и их замены во время работ, мы разработали идеологию настраиваемой группы - данные регистрируется несколькими группами на отдельные каналы сейсмостанции и уже на этапе обработки выбирается группа нужного размера или рассчитывается новая в виде простой суммы исходных групп в любых доступных комбинациях. Конструкция HRStreamer-1 позволяет применять косы для реализации поверхностных или заглублённых систем наблюдения.

Варианты исполнения малоканальных буксируемых гидрофонных кос HRStreamer-1
Варианты исполнения малоканальных буксируемых гидрофонных кос HRStreamer-1

В HRStreamer-1 предусмотрен дополнительный канал, который представляет из себя одиночный гидрофон с предусилителем. Одиночный гидрофон обладает сферической диаграммой направленности, что позволяет получать неискажённый суммированием сигнал отражённой и прямой волн..

В каждую косу также опционально может быть установлен датчик давления с блоком инерциальной навигационной системы, которые обеспечивают возможность определения глубины буксировки косы и её ориентацию в пространстве.

Продуманный конструктив HRStreamer-1, защищенные от ускорений чувствительные гидрофоны, малошумящие предусилители с частотным диапазоном 10-10000 Гц и специально разработанные экранированные грузонесущие кабели с продольной герметизацией гарантируют удобство применения и максимально возможное качество получаемых данных. Прочная полиуретановая оболочка активной секции и оплётка кабеля остаются гибкими в ​​любых погодных условиях, не разрушаются на палубе от ультрафиолета, идеально подходят для морской воды и обеспечивают отличную ремонтопригодность.  Нейтральный заполнитель безопасен для окружающей среды, человека и разрешен для транспортировки любым видом транспорта.

Комплект поставки:
  • Сейсмокоса HRStreamer-1
  • Буксировочный кабель
  • Натяжитель с оттяжкой
  • Аккумуляторный блок
  • Зарядное устройство
  • Техническая документация
  • Малошумящий источник питания (опция)
  • Встраиваемые датчики давления и ИНС (опция)

В качестве высокочастотных источников сигнала применяются морские (SWS), пресноводные (FWS) или заглубляемые (DWS) спаркеры с накопителями энергии MultiJack. Регистрация данных обеспечивается малоканальными высокочастотными сейсмостанциями. Дополнительно также приобретаются:

Для подбора конфигурации косы или составления технического задания на приобретение или аренду полного комплекта оборудования для выполнения работ свяжитесь с нами любым указанным на сайте способом. С возможностями по обработке данных можно ознакомиться здесь. Мы также проводим обучение персонала навыкам работы с оборудованием и обработке данных, а также можем сопроводить или запустить Ваш проект.

Ладожское озеро, излучатель G-Boomer HF, накопитель MultiJack-500HP1.5, сейсмокоса HRStreamer-1x8:
Пример данных морской сейсморазведки, Ладожское озеро, излучатель G-Boomer HF, накопитель MultiJack-500HP1.5, сейсмокоса HRStreamer-1x8
Ладожское озеро, излучатель FWS-125, накопитель MultiJack-500HP1.5, сейсмокоса HRStreamer-1x28:
Пример данных морской сейсморазведки, Ладожское озеро, излучатель FWS-125, накопитель энергии MultiJack 500HP1.5, сейсмокоса HRStreamer-1x28 Пример данных морской сейсморазведки, Ладожское озеро, излучатель FWS-125, накопитель энергии MultiJack 500HP1.5, сейсмокоса HRStreamer-1x28

Коса
Тип линейная с предварительными усилителями
Количество каналов 1-4
Шаг между каналами по согласованию
Тип концевого разъёма по согласованию
Внешний диаметр 32 мм
Пьезоэлемент
Рабочий диапазон частот 10 – 10 000 Гц
Чувствительность пьезоэлемента 180 мкВ/Па
Емкость пьезоэлемента 4000 пФ
Максимальное рабочее давление 40 атм
Чувствительность к ускорениям защищен от ускорений
Предварительный усилитель
Тип предварительного усилителя низкошумящий несимметричный
Коэффициент усиления 6 дБ
Потребляемый ток на канал 10 мА
Выходное сопротивление 395 Ом
Напряжение питания ±12 В, биполярное
Максимальный уровень выходного сигнала ±3.8 В
Среднеквадратическое напряжение собственных
электрических шумов, приведенное по выходу, в рабочей полосе частот
менее 10 мкВ
Условия эксплуатации
Диапазон рабочих температур -10 ÷ +70 °С
Диапазон температур хранения -40 ÷ +70 °С
