Программа для сейсмотомографии ZondST2d

Основные плюсы:
  • Одновременная пикировка нескольких типов волн
  • Обработка материалов оптимизирована для совместного использования P и S преломленных волн
  • Реализован алгоритм восстановления распределения анизотропии скоростей
  • Реализован метод MASW
Full
Full Refraction MASW
Цена: по запросу
+
Товар был успешно добавлен в корзину

Программа ZondST2d предназначена для двумерной обработки и интерпретации данных сейсмической томографии на преломленных волнах и КМПВ в наземном, скважинном, межскважинном и акваторном вариантах.

Программа ZondST2d принадлежит семейству программ Zond. Унифицированный интерфейс и единый подход к обработке данных позволяют с легкостью освоить работу с программами всего пакета, если имеются навыки работы с одной из программ. Такой подход позволяет интерпретаторам инструментально комплексировать геофизические данные различных методов, что приводит к более устойчивой и достоверной геолого-геофизической модели.

Программа ZondST2d может быть установлена на компьютере с операционной системой Windows 98 и выше.

В программе ZondST2d  реализованы следующие модули:
  • Модуль сейсмотомографии
  • Модуль пикирования первых вступлений
  • MASW – обработка и интерпретация данных поверхностных волн
  • КМПВ – произвольная слоистая среда
  • Инверсия амплитуд
  • Сейсмическая томография на временах прихода отраженных волн
  • Отдельный модуль Накамура

Модуль сейсмотомографии - готовое решение для сейсмической томографии, решает широкий спектр задач от математического моделирования и анализа чувствительности до инверсии и интерпретации полевых данных.

При решении прямой задачи трассировки лучей используется специальный алгоритм теории графов (Shortest path’s method), который характеризуется высокой скоростью расчетов и контролируемой точностью.  Метод позволяет рассчитать кратчайший путь, по которому проходит рефрагированная волна. Комбинация траекторий лучей минимального пробега от источника и приемника к отражателю позволяет построить путь отраженной волны для каждой границы.  В качестве точки отражения выбирается участок границы с минимальным суммарным временем пробега  от источника и приемника.

Прямая задача, то есть алгоритм трассировки луча реализован в трех вариантах: 1. Лучевое приближение. Постоянная скорость внутри ячейки. 2. Лучевое приближение. Линейное измерение скорости внутри ячейки. Скорости задаются в узлах. 3. Моделирование лучевого канала переменного радиуса. Линейное измерение скорости внутри ячейки. Скорости задаются в узлах.

Модуль сейсмотомографии позволяет получать скоростные разрезы, как по продольным, так и по поверхностным волнам, что необходимо при сейсмическом районировании. Источники и приемники могут быть расположены на поверхности земли, в скважинах, на дне или на поверхности водоема. Возможно использование модуля для интерпретации данных вертикального сейсмического профилирования (ВСП). Наряду со скоростными разрезами реализован алгоритм восстановления распределения анизотропии скоростей. В программе используется простейший вариант коэффициента анизотропии сейсмических скоростей – отношение Vx к Vz.

В модуле пикирования первых вступлений разработан специальный интерфейс, призванный максимально упростить и автоматизировать процесс пикирования первых вступлений. Основой упор сделан на разнообразие способов визуализации и доступность часто используемых функций. В данном модуле пользователь может одновременно пикировать несколько типов волн Vs, Vp рефрагированных и до 3-х отраженных. Обработка материалов оптимизирована для совместного использования продольных и поперечных преломленных волн.

Модуль КМПВ–произвольная слоистая среда предназначен для получения произвольно – слоистых разрезов по данным метода преломленных волн или отраженных волн. Скоростной разрез задается набором слоев с произвольной геометрией границ и произвольным распределением скорости вдоль профиля в каждом слое. Сложность геометрии границ контролируется количеством узлов. Любая граница может быть отражающей и преломляющей, либо только преломляющей. К преимуществам данного варианта модели следует отнести возможность совместной интерпретации P и S волн в рамках одной геометрии границ. В программе реализовано точное решение для произвольно-слоистой среды. Это означает, что в отличие от метода t0, где волна всегда “бежит” по преломляющей границе, луч распространяется по принципу Ферма, который правильно описывает физику процесса. Модуль позволяет моделировать времена прихода преломленных и отраженных волн, а также решать обратную задачу наблюденных времен совместно и по отдельности. В модуле доступна совместная инверсия с данными ВЭЗ, МТЗ, АМТ, РМТ, ЗСБ/МПП, гравиразведки и магниторазведки.

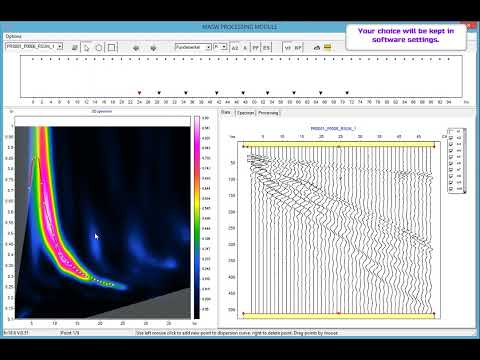

Анализ распространения поверхностных волн, реализованный в модуле MASW, позволяет из полевых данных получать вертикальные профили поперечных скоростей. В программе реализован полный цикл обработки данных от получения дисперсионных кривых до построения скоростных разрезов, поддерживается мультимодальный режим.

Модуль Инверсия амплитуд реализует алгоритм Attenuation tomography и позволяет получить разрез параметра затухания Q в среде из значений амплитуд первых вступлений. Задача решается на базе предварительно полученного скоростного разреза. Значения амплитуд первых вступлений пикируются параллельно с временами.

Дополнительный модуль гравиразведка и магниторазведка позволяет эффективно комплексировать данные методы со скоростным разрезом на основе единого каркаса. Каркас строится на базе разреза полученного по данным сейсмотомографии, а затем наполняется плотностными и магнитными свойствами в автоматическом или ручном режиме.

Отдельный программный модуль Накамура выполняет расчеты спектров и анализ природных микросейсм, построение спектров H/V отношений и моделирование 1-D вертикального разреза скоростей поперечных волн.

Более подробно с функционалом программы можно ознакомиться, скачав руководство пользователя, демо-версию программы или при просмотре видео-обзоров и видео уроков.

Конфигурации

Программа обработки данных сейсморазведки ZondST2d предлагается в нескольких конфигурациях.

ZondST2d Full version - полнофункциональная конфигурация программы со всеми модулями.

ZondST2d Refraction version - конфигурация программы, в которой доступны все функции обработки наземных данных сейсмической томографии.

ZondST2d  MASW  version - конфигурация программы, в которой доступны все функции обработки данных поверхностный волн и модуль Накамура.

Модули и возможности программы ZondST2d, доступные в зависимости от конфигурации:

Модули  и возможности программы Full version Refraction version MASW version
Модуль сейсмотомографии для обработки наземных данных + + -
Модуль сейсмотомографии для обработки данных наземном, скважинном, межскважинном и акваторном вариантах + + -
Расчет анизотропии + + -
Модуль пикирования первых вступлений + + +
Модуль MASW – обработка и интерпретация данных поверхностных волн + - +
Модуль КМПВ-произвольная слоистая среда + + -
Инверсия амплитуд + + -
Сейсмическая томография на временах прихода отраженных волн + + -
Отдельный модуль Накамура + - +
Совместная инверсия с данными  ВЭЗ, МТЗ, АМТ, РМТ, ЗСБ/МПП, гравиразведки и магниторазведки + + -
